「横ピロー包装機を導入したいが、正ピロー型と逆ピロー型のどちらを選べばいいのか分からない」「サーボモーター駆動とカム駆動、結局どちらが自社の製品に合うのか判断できない」。食品工場の包装ライン担当者からよく聞く悩みです。
横ピロー包装機はパン・菓子・惣菜など幅広い食品の包装に使われる汎用性の高い機械ですが、方式や駆動方式によって向き不向きが大きく分かれます。カタログスペックだけを見比べても、自社の製品にとって本当に必要な性能が何かは見えてきません。
この記事では、横ピロー包装機の基本構造から、正ピロー型・逆ピロー型の違い、サーボ駆動とカム駆動の比較、包装フィルムの選び方、選定時に確認すべきポイントまでを整理して解説します。
横ピロー包装機とは
横ピロー包装機は、フィルムを筒状に成形しながら製品を横方向に搬送し、シール（熱溶着）していく包装機械です。ピロー（Pillow）とは「枕」の意味で、包装後の製品が枕のような形状になることが名前の由来です。製品の保護・衛生管理・鮮度保持・商品価値の向上・生産効率化という5つの役割を同時に満たせることから、食品業界で広く採用されています。
縦ピロー包装機との違い
包装機にはもう一つ「縦ピロー包装機」があります。両者の違いはフィルムの供給方向と製品の供給方法にあります。
| 項目 | 横ピロー包装機 | 縦ピロー包装機 |
|---|---|---|
| フィルムの供給 | 横方向に供給、製品は水平搬送 | 上から下へ供給、製品は重力で落下 |
| 適した製品 | パン・菓子・惣菜など形状が安定した製品 | 顆粒・粉末・液体・冷凍野菜など不定形な製品 |
| 特徴 | 製品が倒れにくく繊細な製品にも対応 | 計量から包装までを一体化しやすい |
基本構造と包装の流れ
横ピロー包装機は、フィルム供給部・フォーマー部（成形部）・センターシール部（縦シール）・製品供給部・エンドシール部（横シール・カット）・排出部という6つのセクションで構成されます。ロール状のフィルムがフォーマー部で筒状に成形され、その中を製品が通過しながらセンターシールで縦方向を、エンドシールで前後を熱溶着してカットする、という流れが高速かつ連続的に行われることで効率的な包装が実現します。
メリット・デメリットと対策
広告
横ピロー包装機は汎用性・生産効率・包装品質の高さから広く採用されていますが、導入前に押さえておくべき制約もあります。
主なメリット
- 汎用性の高さ：パン・菓子・麺類・冷凍食品など幅広い製品に対応、個包装だけでなく集合包装（マルチパック）も可能
- 高速・高効率：1分間に数百個を包装できるモデルもあり、自動供給と組み合わせれば省人化にも貢献
- コスト効率：ロールフィルムを必要な長さだけ使用するため無駄が少ない
- 保護性能：気密性の高いシールで湿気・空気・雑菌の侵入を防ぎ、ガス充填（MAP包装）でさらに鮮度保持を強化できる
デメリットと対策
デメリットは事前に対策を講じることでほとんどが回避可能です。
| デメリット | 対策 |
|---|---|
| 初期投資が数百万〜数千万円と高額 | リース・レンタル・中古機・補助金制度の活用を検討 |
| 極端に不定形・柔らかい・液状の製品には不向き | トレーに乗せる等の前処理、または縦ピロー包装機を検討 |
| シール温度・圧力の管理不足による不良 | 高精度な温度制御機能の機種を選定、定期的な校正を実施 |
| フィルム詰まり等のトラブルによるライン停止 | 保守契約の締結、トラブルシューティングマニュアルの整備、予備部品の常備 |
横ピロー包装機の種類と特徴
横ピロー包装機は「シールの向き」と「駆動方式」という2つの軸で分類できます。製品の特性や生産計画に応じて最適なタイプを選ぶことが失敗しない選定の第一歩です。

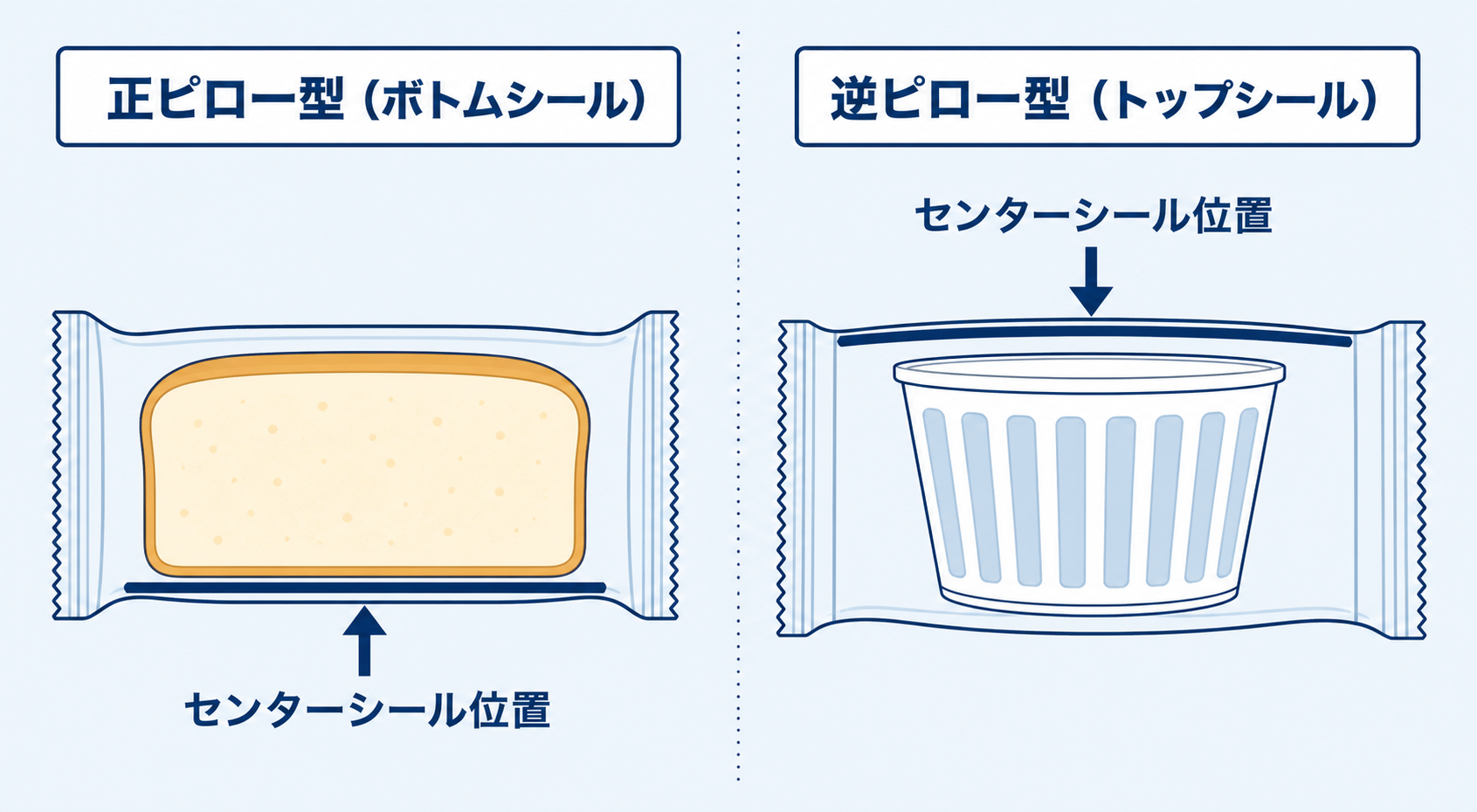

正ピロー型と逆ピロー型
フィルムが製品を包み込む方向の違いによる分類です。
| 方式 | センターシール位置 | 適した製品 |
|---|---|---|
| 正ピロー型（ボトムシール型） | 製品の下部 | パン・菓子・弁当・惣菜など上面保護を優先したい製品 |
| 逆ピロー型（トップシール型） | 製品の上部 | カップ麺・ゼリー・レトルト食品など底面を安定させたい製品 |

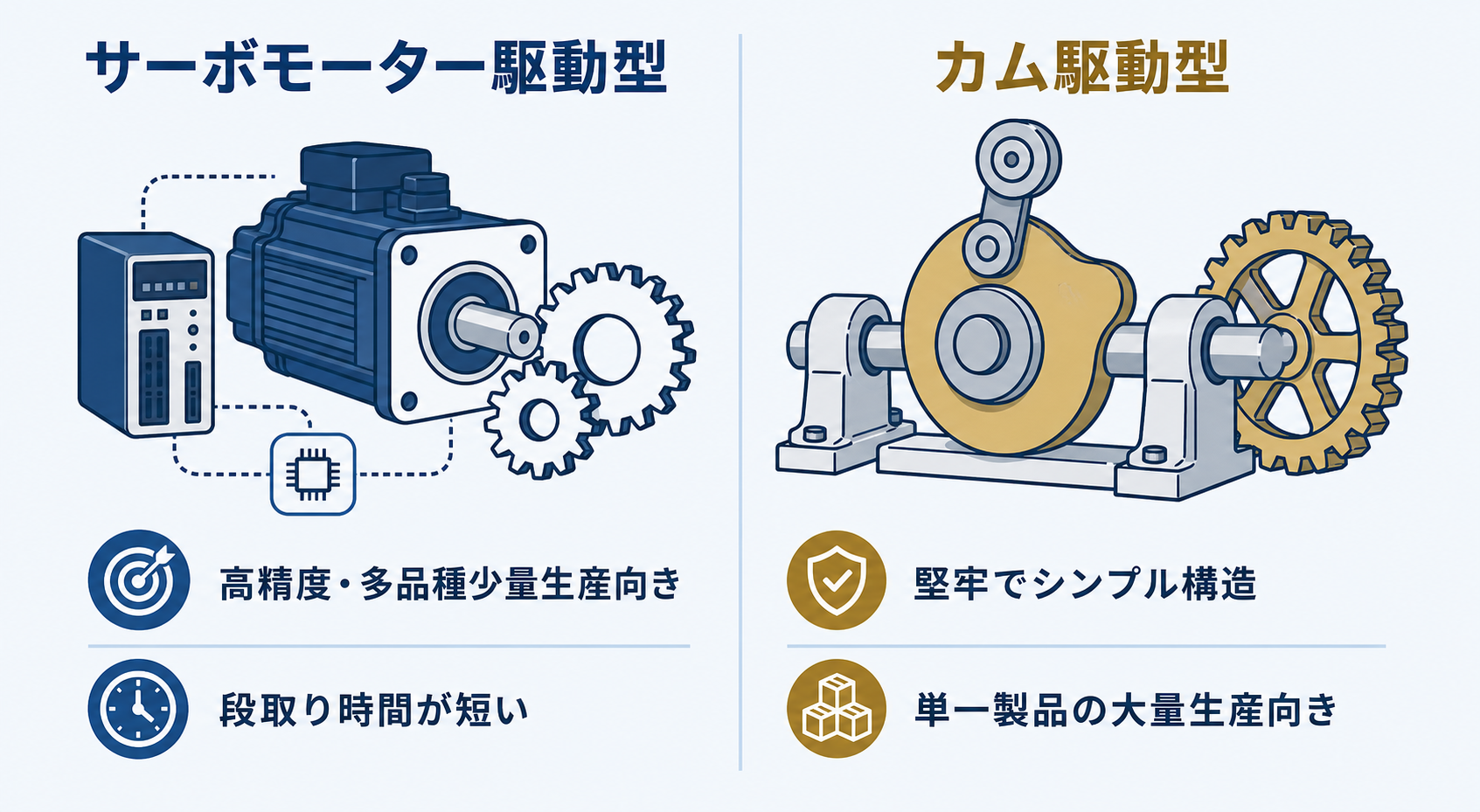

サーボモーター駆動型とカム駆動型
機械の動作を制御する方式の違いによる分類で、近年はサーボモーター駆動型が主流になりつつあります。
| 項目 | サーボモーター駆動型 | カム駆動型 |
|---|---|---|
| 強み | 高精度・段取り時間が短く多品種少量生産向き | 堅牢でシンプル、長期間安定稼働、高速性 |
| 弱み | 初期コストが高め | 切り替えに手間がかかる、騒音・振動が大きい |
| 向いている生産形態 | 多品種少量生産・頻繁な切り替え | 単一製品の大量生産 |
特殊機能
製品特性や市場要求に応じて、以下のような特殊機能を組み合わせることもできます。
- ガス充填装置（MAP包装）：不活性ガスで酸素濃度を下げ、鮮度保持期間を延長
- シール方式の選択肢：ヒートシール（標準）・超音波シール（熱に弱い製品向け）・コールドシール（チョコレート等）
- 自動供給・整列装置：ロボットアームによる高度な自動供給で生産性と衛生管理を両立
- 印字装置：製造年月日・賞味期限・ロット番号をインクジェットや熱転写で直接印字
選定ポイント
広告
最適な一台を選ぶには、製品特性・生産計画・フィルム・メーカーサポート・費用対効果という5つの観点で総合的に検討する必要があります。
包装フィルムの材質
機械とフィルムには相性があり、使いたいフィルムに対応したシール方式の機械を選ぶ必要があります。
| 材質 | 特徴 | 主な用途 |
|---|---|---|
| OPP（延伸ポリプロピレン） | 透明性・光沢に優れ湿気に強い | 菓子類 |
| CPP（無延伸ポリプロピレン） | 柔軟でシール性が良好 | パン・惣菜 |
| PET（ポリエチレンテレフタレート） | 強度・耐熱性・ガスバリア性に優れる | レトルト食品 |
| ONY（二軸延伸ナイロン） | 耐ピンホール性・ガスバリア性に優れる | 冷凍食品 |
近年はリサイクルしやすい単一素材（モノマテリアル）フィルムへの注目が高まっており、2026年4月に全面施行された改正資源有効利用促進法により、再生プラスチックの利用計画が求められる事業者も出てきています。フィルム選定の際は、現在使用中のフィルムが自社の取引先の仕様変更方針と矛盾しないかも確認しておくと安心です。
生産計画・メーカー・費用対効果
- 生産量と切り替え頻度：多品種少量生産なら段取り時間の短いサーボ駆動型が有利
- メーカーの実績とアフターサービス：納入実績・修理対応・スペアパーツ供給体制を事前に確認
- 実機テスト：自社製品を実際にテスト包装し、仕上がり・スピード・操作性を確認する
- 総費用対効果：本体価格だけでなく設置費・消耗品費・電気代・人件費削減効果まで含めて試算する
導入後の運用とメンテナンス
横ピロー包装機は導入して終わりではなく、日常点検と定期メンテナンスを継続してはじめて安定した包装品質と機械の寿命を維持できます。
| 頻度 | 主な内容 |
|---|---|
| 稼働前 | フィルムセット状態、ヒーター通電、カッター刃の摩耗、安全カバーの確認 |
| 稼働中 | シール状態・製品の位置ずれの目視確認、異音・異臭の有無 |
| 稼働後 | フィルム切れ端・製品カスの除去、駆動部の拭き掃除、必要に応じ消毒 |
| 定期（年数回） | カッター刃・ヒーター・ベルトの点検交換、センサー校正、専門業者による点検 |
操作トレーニング・安全教育・衛生管理のルール整備とあわせて、トラブル発生時の初期対応と責任者への連絡体制、対応記録の蓄積を行うことで、再発防止と機械の安定稼働につながります。
まとめ
横ピロー包装機選びで失敗しないためのポイントは、正ピロー型と逆ピロー型のどちらが製品の形状に合うか、サーボ駆動とカム駆動のどちらが自社の生産形態（多品種少量か単一製品大量生産か）に合うかを最初に見極めることです。そのうえでフィルムとの相性、メーカーのアフターサービス体制、総費用対効果まで確認すれば、価格だけで選んで後悔することを防げます。
自社の製品に最適な一台を見極めるには、実機でのテスト包装が欠かせません。機種選定や中古機の相談は、お気軽にお問い合わせください。
